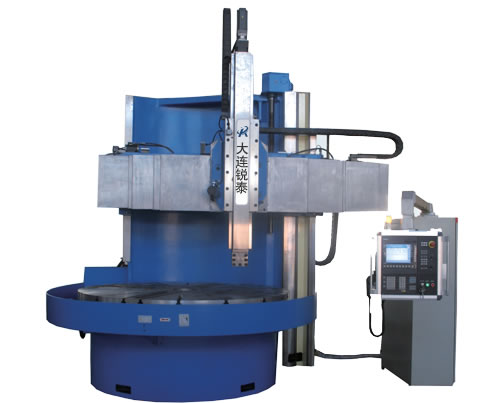

CK5126数控单柱立车

添加时间:2016/11/02

CK5126数控单柱立车

1、数控立式车床是一种性能良好、工艺范围广泛、生产效率高的先进设备,适用于各行业的机械加工,可用于内外圆柱面、内外圆椎面、端面、切槽、圆弧面及各种曲线面、螺纹的粗、精加工。
2、工作台主轴采用了高精度可调径向间隙双列短圆柱滚子轴承定心。轴向采用恒流静压导轨,使工作台具有旋转精度高、承载能力大、热变形小的特点。
3、底座、工作台、横梁、滑枕等大件采用了强度高、而磨性能好灰口铸铁并回,火处理,消除内应力,不变形。
4、床体、横梁、滑枕等导轨面采用人工刮研,接触面好,精度高。横梁带液压两点锁紧,吃刀量大,不发颤。
5、机床进给采用交流伺服电机、滚珠丝杠传动,横梁重直刀架配有封闭护罩,增加了机床的安全性、宜人性。
6、机床的主传动由交流电机驱动,经16级主轴变速机构,实现了工作台的转速范围。
7、数控系统根据用户需要,可选用进口或国产配置。



参数名称 单位 CK5126
最大切削直径 mm 2600
工作台直径 mm 2000/2300
最大工件高度 mm 1500/1800
最大工件重量 t 10
工作台最大扭矩 KN.m 37
工作台转速范围(16级) r/min 1.2-40
垂直刀架最大切削力 KN 22
侧刀架最大切削力 KN 18
垂直刀架搬度极限 ±30°
刀架进给量范围 (12级) mm/min 0.8-86
垂直刀架水平行程 mm 1600
垂直刀架滑枕行程 mm 1000
侧刀架滑枕水平行程 mm 730
侧刀架垂直行程 mm 1180
刀架快速移动速度 mm/min 1800
横梁升降速度 mm/min 440
刀杆截面尺寸 (宽x高) mm 30×40
主电机功率 KW 37
机床外形尺寸 mm 3300*4000* 3500/3800
机床重量 (约) t 19-21
